在云南電網公司防災減災中心，多源地球同步軌道衛星影像每10分鐘刷新一次，對全省山火動態進行實時監測，1.5萬套在線監測裝置實時“直播"輸電通道走廊，攝像頭每天傳回100多萬張可見光+紅外圖像。依托衛星監測和視頻監測裝置，今年以來，云南電網公司主動發布山火預警915處，發現輸電走廊附近火情875處，準確率90%以上。
3月11日的椅子凹火情，正是衛星先捕捉到0.3℃的溫度異常，AI識別算法立即啟動“三重驗證"：比對歷史植被數據，排除固定熱源誤報，分析煙霧擴散方向避開云層干擾，調用最近的“天眼"監控裝置的視頻影像確認火點。
“過去靠人工盯屏幕，現在系統自動‘找茬’，AI每秒分析200張圖片，每天要處理覆蓋全省的288景衛星遙感數據、100多萬張視頻可見光和紅外圖像，通過識別算法即時分析告警煙霧和火苗，連煙頭大小的火星都不放過，煙霧剛竄起30厘米，系統已自動標注為‘煙霧’，并發出告警。"云南電網公司防災減災技術支持中心技術員王國芳打了個比方，衛星“盯梢"，AI“把脈"，就像給每條線路配了24小時值班的“電子護線員"。
這套“智慧大腦"的厲害源于海量訓練。云南電網公司的技術人員給AI“喂"了19-24年1萬余起火情的1.8億張圖片，教會它“察言觀色"，如何區分“真火"與“假警"：光伏板的反光在數據庫留下“指紋"，煙囪煙霧的擴散軌跡被編成“識別碼"，甚至不同時段的光照角度都被納入計算。通過不斷地訓練升級，今年以來，該系統誤報率從15%降至1.2%。
一．簡介（LYJD9000電力試驗行業標準“接地電阻在線監測裝置"解析和詳細介紹）
LYJD9000接地電阻在線檢測儀是我公司十多年致力于“接地電阻檢測技術研究"的又一新技術產品，專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。LYJD9000B、LYJD9000C為閉環結構，安裝時須段開接地引下線；LYJD9000KB、LYJD9000KC為開合式結構，安裝時無需斷開接地引下線，方便快捷。在線測試、非接觸測量、地線穿心通過、絕不影響防雷接地效果和設施的正常運行，無需自檢、實時檢測、采用RS485有線通信或GPRS無線通信傳輸數據，實現遠程在線監測。檢測儀內置傳感器與電路板*封閉，確保野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。
接地電阻在線檢測儀適用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。
接地電阻在線檢測儀可以單個安裝使用（僅C型、KC型），也可以自行組建成有線網絡系統或無線網絡系統使用。有線網絡系統通過RS485通訊方式傳輸數據，由檢測儀、【通訊器、監控軟件、電源適配器、電腦（以上須用戶自備和二次開發）】等組成，適合于近距離接地電阻監測。無線網絡系統通過GPRS通訊方式傳輸數據，由檢測儀(GPRS模塊內置)、【SIM通訊卡、電源適配器、監控軟件、電腦（以上須用戶自備和二次開發）】等組成，適合于遠距離接地電阻監測。有線網絡系統適合于1500米距離內監測、無線網絡系統不受距離限制。
其中，LYJD9000C、LYJD9000KC型可以通過LCD直接顯示被測值，還可以通過檢測儀設置報警臨界值，具有聲光報警指示，非常適合于無需組建網絡時獨立安裝使用。我公司的接地電阻在線檢測儀已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。

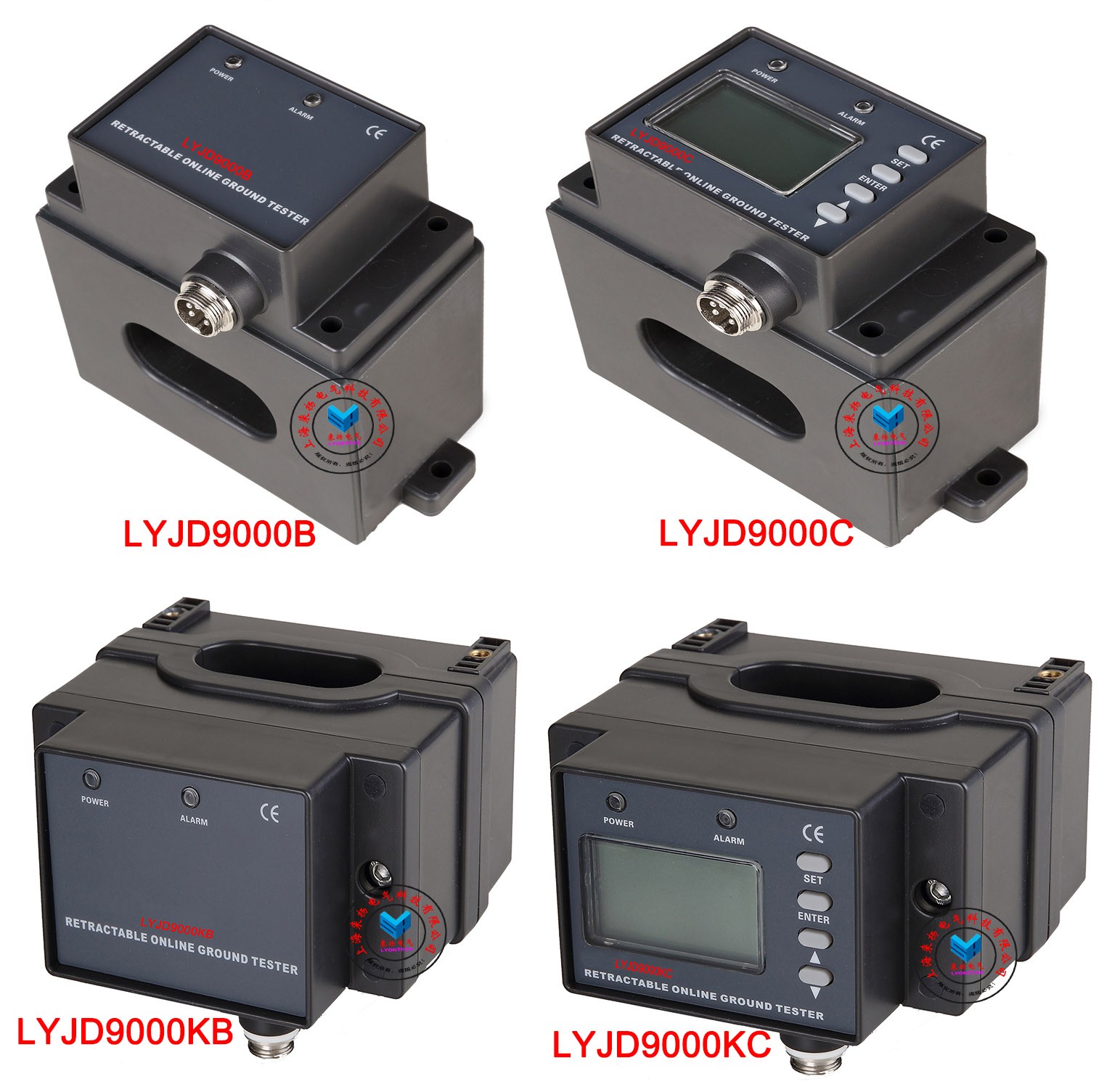

二．檢測儀型號區別（LYJD9000電力試驗行業標準“接地電阻在線監測裝置"解析和詳細介紹）
型 號 | 結構 | LCD | 聲光報警 | 報警設置 | GPRS通訊 |
LYJD9000B | 閉環 | 無 | 有 | 后臺設置 | 選購 |
LYJD9000C | 閉環 | 有 | 有 | 有 | 選購 |
LYJD9000KB | 開合式 | 無 | 有 | 后臺設置 | 選購 |
LYJD9000KC | 開合式 | 有 | 有 | 有 | 選購 |
LYJD9000N | 閉環內置式 | 無 | 無 | 后臺設置 | 選購 |
LYJD9000T | 閉環不銹鋼殼體 | 無 | 無 | 后臺設置 | 選購 |
注：B型、KB型必須組建網絡使用，C型、KC型可獨立安裝使用，也可以自行組建網絡使用。
三．技術規格（LYJD9000電力試驗行業標準“接地電阻在線監測裝置"解析和詳細介紹）
功 能 | 回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測 |
CT 結 構 | 閉環（B、C型）開合式（KB、KC型） |
電 源 | 檢測儀：6VDC～12VDC，50mA Max(選配GPRS 12VDC 150mA Max). (Ui：6V；Ii：50mA；Ci:0μF；Li:0mH；Pi：0.1W)（用戶外部提供) ，本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
電阻量程 | 0.01Ω～200Ω（LYJD9000B、LYJD9000C） |
0.01Ω～100Ω（LYJD9000KB、LYJD9000KC） | |
分 辨 率 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
CT尺寸 | 60mm×27mm（B、C型） 56mm×27mm（KB、KC型） |
溢出指示 | B、C型:測試值大于200Ω時，LCD顯示“OLΩ"符號 KB、KC型:測試值大于100Ω時，LCD顯示“OLΩ"符號 |
電源通訊線 | 1條，長1米(5芯線) |
接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃綠色---RS485信號負； 白---屏蔽地； (電源輸入地與屏蔽地可以短路連接) |
通訊方式 | 有線網絡組網時：RS485通信方式(支持ModBus協議) 無線網絡組網時：RS485或GPRS通信方式(支持ModBus協議) |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通訊距離 | 有線網絡：約1500米，可擴展 無線網絡：不限制 |
報警指示 | B型、KB型：檢測儀聲光報警 C型、KC型：檢測儀聲光報警和LCD顯示 |
報警設置 | B型、KB型：后臺設置 C型、KC型：檢測儀面板按鍵設置、后臺設置 |
數據顯示 | B型、KB型：無(可RS485協議讀取) C型、KC型：4位LCD直接顯示 |
LCD尺寸 | 47mm×28.5mm（僅C型、KC型） |
外形尺寸 | 檢測儀：144mm×130mm×84mm（B、C型） 檢測儀：125mm×119mm×80mm（KB、KC型） |
質 量 | 檢測儀：約1KG； |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
溫濕度誤差 | 不超過5% |
換 檔 | 全自動換檔 |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
功 耗 | 檢測儀：50mA Max(選配GPRS 12VDC 150mA Max). |
防護等級 | IP54 |
供電方式 | 外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |
四．檢測儀結構（LYJD9000電力試驗行業標準“接地電阻在線監測裝置"解析和詳細介紹）
LYJD9000B、LYJD9000C
1、CT尺寸：60mmx27mm
2、指示燈
3、按鍵
4、LCD顯示器
5、安裝螺絲孔Φ7mm
6、電源、RS485通訊接口
LYJD9000KB、LYJD9000KC
1、地線穿孔56mmx27mm
2、指示燈
3、LCD顯示屏
4、按鍵
5、安裝五金件
6、安裝件固定螺釘M5X8（2個）
7、檢測儀后座
8、檢測儀前座
9、前后座連接螺釘M5X55（2個）
10、電源、RS485通訊接口
POWER指示燈 | 工作電源指示，電源接通即顯示 |
ALARM指示燈 | 報警指示燈，被測試值大于設定的臨界值時閃爍 |
SET鍵 | 進入設置 |
上下箭頭鍵 | 按SET鍵進入報警設置后，按上下箭頭鍵改變數字大小 |
ENTER鍵 | 報警臨界值設置好后，按ENTER鍵確定保存 |
注：LYJD9000B、LYJD9000KB型僅有報警及工作指示燈，不帶LCD顯示和按鍵功能。
“500千伏德宏博尚雙回線路附近火勢蔓延，請求優先滅火!"3月4日21時，云南電網公司臨滄供電所緊急呼叫，及時與市、縣兩級森林防火指揮部聯動，優先對線路方向的火情進行處置，保障了西電東送主通道的安全穩定運行。這得益于云南電網與林草部門共建的“林電共安"平臺，構建起林牧區輸配電線路森林草原火災風險防控、隱患排查整治和監測資源共享等一系列機制：累計接入3000余套林草“天眼"防火監控裝置；融合共用971名林草護林員兼任“線路哨兵"；政企聯合在高風險區進行低矮樹種換種，累計治理林區輸配電線路超高倒樹距離不足、線樹安全距離不足等火災隱患5.9萬處；共同推動114條關鍵線路區段納入政府防火隔離帶規劃，882處輸電線路防山火關鍵區段納入林草防火卡點。
在火情處置現場，無人機則成了“空中指揮官"。云南電網公司麗江供電所的10臺無人機機巢，在遙感衛星發布火情預警信息后，快速做出響應，根據火點坐標位置，遠程下達動態巡視任務，對機巢覆蓋范圍內的火情進行精準復核和有效觀測。今年以來，云南電網公司充分應用無人機空中優勢密切監測輸配電線路附近火情，全省輸配電運維人員共配置2500余臺無人機，山火防控期采用無人機開展現場火情監測巡視1000余次，實時監控火情發展趨勢，精準研判火情對電網的影響。
“現在不是等火來了再救，而是要讓火燒不到線路。"王國芳表示，截至3月14日，云南電網公司今年通過構建智能立體山火防控體系，發現并及時處置35千伏及以上輸電線路山火970處。這些數字背后，是預防為主的科技轉身，從衛星遙感到AI判讀，從無人機巡航到政企聯動，這套會“思考"的山火防控系統，讓輸電線路的安全運行更加可控、在控。
本公司是專業生產“接地電阻在線監測裝置"高壓電力檢測設備的廠家，本產品為客戶解決了各種在變電站等實驗中的問題。我們的宗旨是不斷地改進和完善公司的產品，同時我們保留對儀器使用功能進行改進和升級的權力，如果您發現儀器在使用過程中其功能與說明書介紹的不全部一致，請以儀器的實際功能為準。在產品的使用過程中發現有什么問題，請與我們及時聯系！我們將盡力提供完善的技術支持！（上海來揚電氣轉載其他網站內容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內容僅供參考。版權歸原作者所有，若有侵權，請聯系我們刪除。）
